AC8 Unità di Comando e Alimentazione 24V Collegamento Attuatori Max 16A Topp
AC8 Unità di comando e alimentazione 24V per collegamento attuatori max 16A.
Sistema modulare di comando e rilevazione per attuatori a 24V. La centrale AC8 consente ampie possibilità di personalizzazione e rende il sistema espandibile, secondo le varie esigenze dell'utente. l'interfaccia di comunicazione è di tipo RS485.
Il modulo AC8 può essere integrato di due diversi sistemi d'applicazione:
Singolo (1 sola centrale AC8), dove si controlla una sola area (collegamento max motori a 24 V per un totale di max 16A).
Multiplo (più centrali AC8), dove si cotrollano più aree contemporaneamente (massimo 31). Un pacco batterie a 24V (caricato in tampone) provvede a fornire l'energia ai motori collegti, in caso di mancanza di energia elettrica da rete.
Alla centrale AC8 possono essere collegati fino a 30 sensori di fumo, oltre che apparecchi comunicatori esterni quali sirena, lampeggiatore o combinatore telefonico. La situazione d'allarme provocata dai rilevatori di fumo è sempre prioritaria su qualsiasi altra funzione.

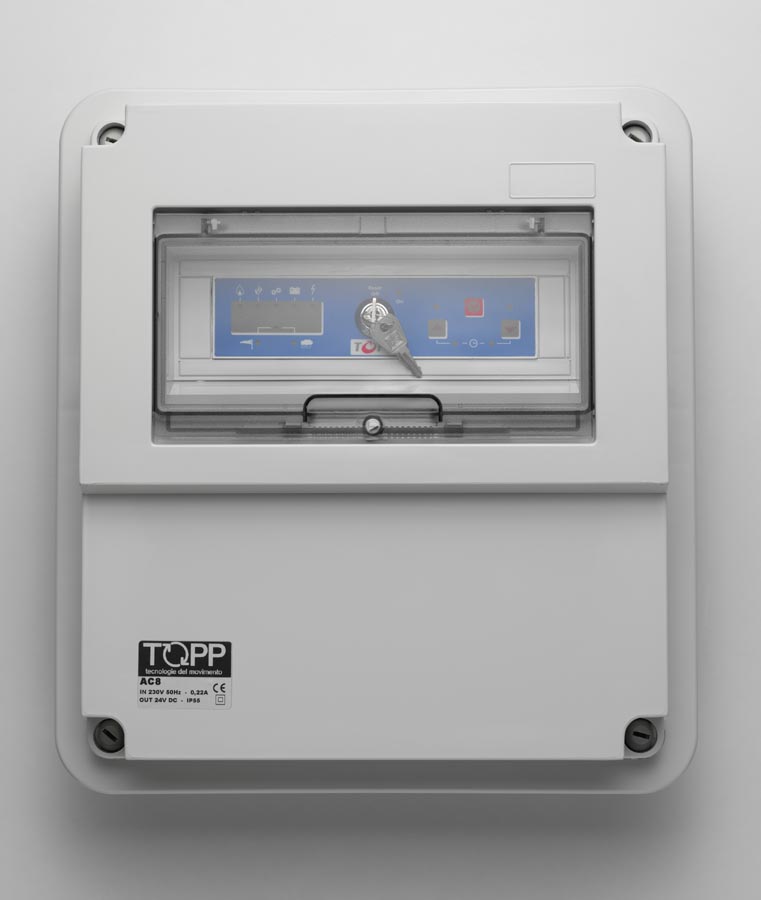

Tutto l'apparato della centrale è inserito in mobiletto di materiale plastico antifurto (colore grigio), con grado di protezione IP55.
Optional: dovendo comandare un elevato numero di motori per finestre, è possibile espandere il sistema collegando alla centrale AC8 il modulo MEM/AL (Modulo Espansione Motori), che comanda un massimo di motori a 24V per un totale di 16A. MEM/AL alimenta i motori e lascia il controllo e la gestione alla centrale AC8. Su Windowo puoi acquistare separatamente il
modulo MEM/AL.
La centrale AC8 è costituita da un
sistema a microprocessore versatile che trova impiego nell’azionamento centralizzato di serramenti motorizzati per l’evacuazione di fumo, gestione climatica e controllo delle variazioni atmosferiche, quali pioggia e vento.
La centrale AC8 può essere impiegata singolarmente o collegata ad altre, sino ad un massimo di 31 per mezzo di una linea seriale di tipo RS485. Le tre soluzioni possibili d’impiego di questo sistema modulare per impianti d’evacuazione fumo e ventilazione sono i seguenti:
- Singolo, realizzato con una centrale AC8;
- Multiplo a più centrali AC8;
- Multiplo a più centrali AC8 e moduli MEM-AL E MEM.
Il

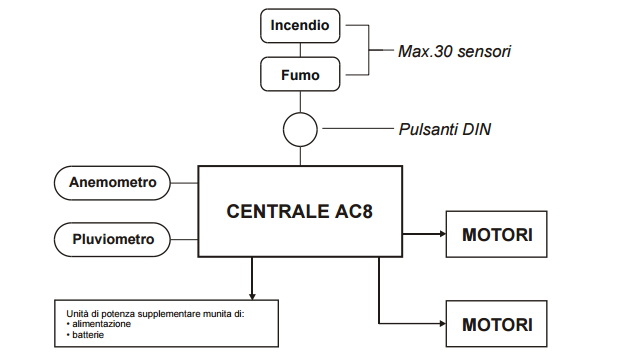

Sistema Singolo è impiegato in impianti dove l’area da proteggere è unica, non suddivisibile in zone con interventi d’allarme diversi:
Il

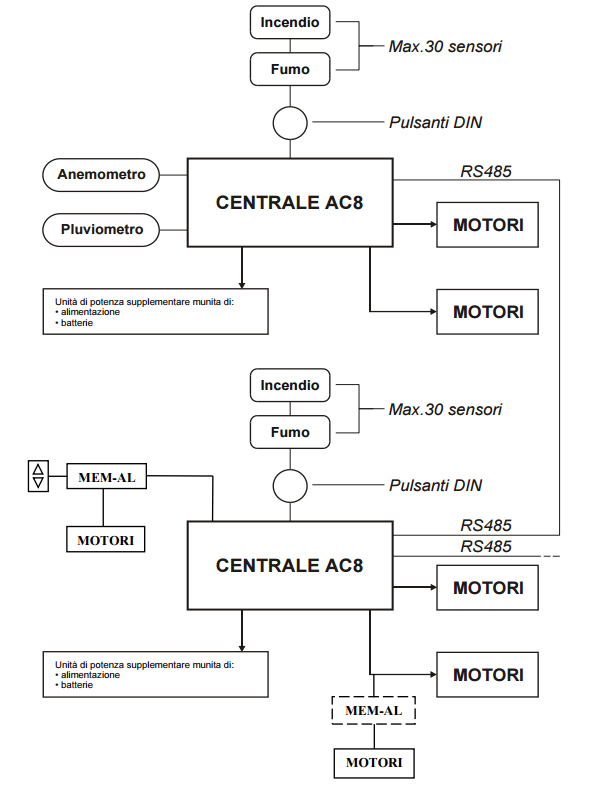

Sistema Multiplo trova impiego in applicazioni dove esistono più aree da proteggere, ciascuna personalizzabile in base alle esigenze specifiche, o laddove è richiesto un numero di sensori maggiore di quelli collegabili alla singola centrale:
Caratteristiche tecniche AC8 Unità di Comando e Alimentazione 24V Topp:
- Modello: AC8 Topp;
- Tensione d’alimentazione: 230 V~50 Hz;
- Tensione d'uscita: 24V;
- Massima coorente assorbita: 0,22;
- Corrente d’uscita: 16A;
- Tipo servizio: S1 - Continuo;
- Predisposizioni: sensore vento, pioggia e comandi manuali;
- Temperatura di funzionamento: - 5 + 50 °C;
- Dimensioni d’ingombro: 320x360x135 mm;
- Attuatori C20 collegabili: 30;
- Attuatori C20 tandem collegabili: 15;
- Attuatori C30 collegabili: 12;
- Attuatori C40 collegabili: 12;
- Attuatori C60 collegabili: 15;
- Attuatori ACK4 collegabili: 10;
- Attuatori C130 collegabili: 30;
- Attuatori C160 collegabili: 15;
- Attuatori C240 collegabili: 15;
- Attuatori SL60 collegabili: 10.
- Attuatori T50 collegabili: 10;
- Attuatori T80 collegabili: 10;
